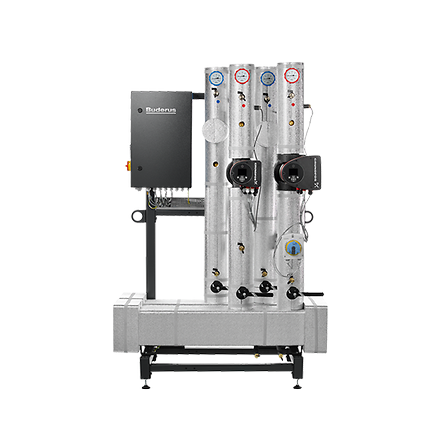

Logaflow HSM plus PL

  • Pufferlademodul Logaflow HSM plus Buderus

Logaflow HSM plus PL

Pufferlademodul für ungemischte Heizkreise

  • Pufferbeladung über 2 Fühler oder 1 Fühler und Hysterese
  • aufeinander abgestimmte Komponenten Werkseitig verdrahtet und geprüft
  • einfache Installation

Vorteile & Geräteinformationen

  1. Systemgestaltung

    Die Logaflow HSM plus Hydraulik-Module schaffen den Weg für ein unkompliziertes und modulares Energie- und Speichermanagement. Dank integrierter Regelungstechnik lassen sich die Puffer- sowie Warmwasserlademodule und Heizkreismodule bedarfsgerecht miteinander kombinieren und vereinen. Alle Logaflow HSM plus Hydraulik-Module sind kompatibel mit dem Buderus Regelsystem Logamatic 5000. Als Alternative können sie sich ebenfalls in eine übergeordnete Gebäudetechnik über die serienmäßige Modbus TCP/IP-Schnittstelle einbinden oder autark einsetzen lassen.

  2. Energiekosten

    Das Logaflow HSM plus PL trägt durch die optimale Ladung eines Trinkwasser- oder Pufferspeichers dazu bei, Auskühlungen zu vermeiden und Wärme optimal zu speichern. Diese Optimierung hilft, Energiekosten zu senken.

  3. Bedienkomfort

    Über die kompatible Regelung Logamatic 5000 ist die browserbasierte Bedienung und Parametrierung möglich. Je nach Modultyp sind erweiterte Regelungsfunktionen mögliche: Pumpenmodulation zur Delta-T-Regelung und Rücklauftemperaturbegrenzung sowie Pufferbeladung mit Zieltemperatur.

Datenblatt & Preise

Gesamtmenge der in der Tabelle aufgeführten Produkte:

Produktvarianten
Ähnliche Produkte
Modell DN20 DN25 DN32 DN40 DN50 DN65
Produktdatenblatt Produktdatenblatt Produktdatenblatt Produktdatenblatt Produktdatenblatt Produktdatenblatt Produktdatenblatt
Fühler Buderus 2x (VL/RL) 2x (VL/RL) 2x (VL/RL) 2x (VL/RL) 2x (VL/RL) 2x (VL/RL)
Anschlüsse (VL/RL) oben 20 IG DN 25 IG DN 32 IG DN 40 IG DN 50 IG DN 65 IG DN
Anschlüsse (VL/RL) seitlich von Gesamtvolumen abhängig, mindestens DN65 DV von Gesamtvolumen abhängig, mindestens DN65 DV von Gesamtvolumen abhängig, mindestens DN65 DV von Gesamtvolumen abhängig, mindestens DN65 DV von Gesamtvolumen abhängig, mindestens DN65 DV von Gesamtvolumen abhängig, mindestens DN65 DV
max. Druck PN6 bar PN6 bar PN6 bar PN6 bar PN6 bar PN6 bar
max. Temperatur 95 °C 95 °C 95 °C 95 °C 95 °C 95 °C
Nennvolumenstrom 1,1 m³/h 2,3 m³/h 4 m³/h 6 m³/h 10 m³/h 17,5 m³/h
Nennleistung bei Standardauslegung delta T 20 K 26 kW 53 kW 93 kW 140 kW 233 kW 407 kW
Nennleistung bei Standardauslegung delta T 15 K 19 kW 40 kW 70 kW 105 kW 174 kW 305 kW
Nennleistung bei Standardauslegung delta T 10 K 13 kW 27 kW 47 kW 70 kW 116 kW 204 kW
Nennleistung bei Standardauslegung delta T 7 K 9 kW 19 kW 33 kW 49 kW 81 kW 142 kW
Druckverlust Modul bei V Nenn 112 mbar 244 mbar 334 mbar 190 mbar 222 mbar 220 mbar
Restförderhöhe Modul bei V Nenn 350 438 397 428 416 388
Gewicht 84 kg 85 kg 100 kg 109 kg 124 kg 165 kg
