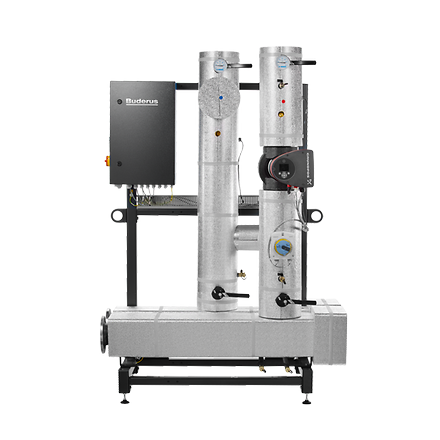

Logaflow HSM plus HG
Das Hydraulikmodul für gemischte Heizkreise kann einzeln oder mit weiteren Modulen verwendet werden.
- für konventionelle, bivalente und multivalente Systeme geeignet
- modulares Konzept
- hochwertige und robuste Komponenten
Vorteile & Geräteinformationen
-
Systemgestaltung
Logaflow HSM plus sind Hydraulik-Module, die ein unkompliziertes, modulares Energie- und Speichermanagement ermöglichen. Die Puffer- sowie Warmwasserlademodule und Heizkreismodule lassen sich bedarfsgerecht miteinander kombinieren und vereinen – dank integrierter Regelungstechnik. Sie sind kompatibel mit dem Buderus Regelsystem Logamatic 5000. Alternativ lassen sie sich auch in eine übergeordnete Gebäudeleittechnik über die serienmäßige Modbus TCP/IP-Schnittstelle einbinden oder autark einsetzen.
-
Energiekosten
Durch erweiterte Regelungsfunktionen wie z.B. Delta-T- oder Rücklaufgeführte Betriebsweise kann bei bestimmten hydraulischen Verschaltungen die Rücklauftemperatur reduziert, der Anlagenwirkungsgrad verbessert und somit die Betriebskosten optimiert werden. Zwei serienmässige Fühler im Vor- und Rücklauf ermöglichen eine ideale Anlagenüberwachung und Identifizierung der Verbesserungspotenziale im nachgeschalteten System.
-
Bedienkomfort
Über die kompatible Logamatic 5000 ist die browserbasierte Bedienung und Parametrierung möglich. Je nach Modultyp sind erweiterte Regelungsfunktionen möglich wie: die Pumpenmodulation zur Delta-T-Regelung und Rücklauftemperaturbegrenzung sowie die Pufferbeladung mit der Zieltemperatur.
Datenblatt & Preise
Gesamtmenge der in der Tabelle aufgeführten Produkte:
Modell | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 |
---|---|---|---|---|---|---|
Produktdatenblatt | Produktdatenblatt | Produktdatenblatt | Produktdatenblatt | Produktdatenblatt | Produktdatenblatt | Produktdatenblatt |
Fühler Buderus | 2x (VL/RL) | 2x (VL/RL) | 2x (VL/RL) | 2x (VL/RL) | 2x (VL/RL) | 2x (VL/RL) |
Anschlüsse (VL/RL) oben | 20 IG DN | 25 IG DN | 32 IG DN | 40 IG DN | 50 IG DN | 65 IG DN |
Anschlüsse (VL/RL) seitlich | von Gesamtvolumen abhängig, mindestens DN65 DV | von Gesamtvolumen abhängig, mindestens DN65 DV | von Gesamtvolumen abhängig, mindestens DN65 DV | von Gesamtvolumen abhängig, mindestens DN65 DV | von Gesamtvolumen abhängig, mindestens DN65 DV | von Gesamtvolumen abhängig, mindestens DN65 DV |
max. Druck | PN6 bar | PN6 bar | PN6 bar | PN6 bar | PN6 bar | PN6 bar |
max. Temperatur | 95 °C | 95 °C | 95 °C | 95 °C | 95 °C | 95 °C |
Nennvolumenstrom | 1,1 m³/h | 2,3 m³/h | 4 m³/h | 6 m³/h | 10 m³/h | 17,5 m³/h |
Nennleistung bei Standardauslegung delta T 20 K | 26 kW | 53 kW | 93 kW | 140 kW | 233 kW | 407 kW |
Nennleistung bei Standardauslegung delta T 15 K | 19 kW | 40 kW | 70 kW | 105 kW | 174 kW | 305 kW |
Nennleistung bei Standardauslegung delta T 10 K | 13 kW | 27 kW | 47 kW | 70 kW | 116 kW | 204 kW |
Nennleistung bei Standardauslegung delta T 7 K | 9 kW | 19 kW | 33 kW | 49 kW | 81 kW | 142 kW |
Druckverlust Modul bei V Nenn | 112 mbar | 244 mbar | 334 mbar | 285 mbar | 295 mbar | 207 mbar |
3-Wege Ventil/Antrieb | Siemens, 24V, Steuersignal 0-10 V, 30 s | Siemens, 24V, Steuersignal 0-10 V, 30 s | Siemens, 24V, Steuersignal 0-10 V, 30 s | Siemens, 24V, Steuersignal 0-10 V, 30 s | Siemens, 24V, Steuersignal 0-10 V, 30 s | Siemens, 24V, Steuersignal 0-10 V, 30 s |
Restförderhöhe Modul bei V Nenn | 280 | 540 | 516 | 809 | 506 | 472 |
