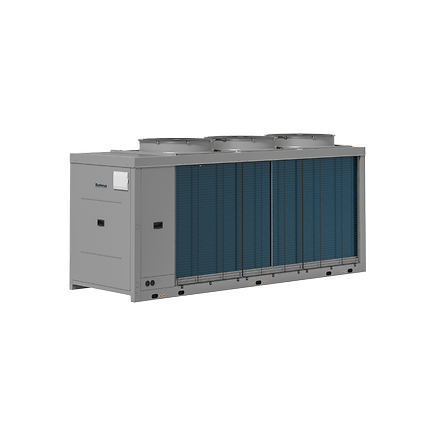

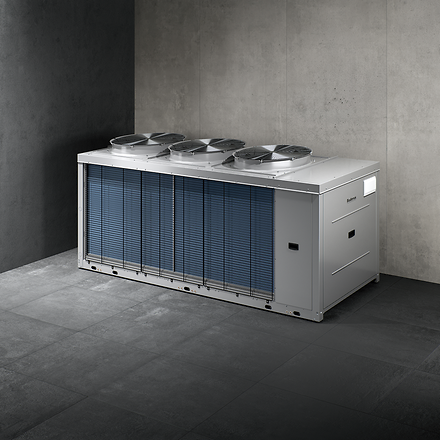

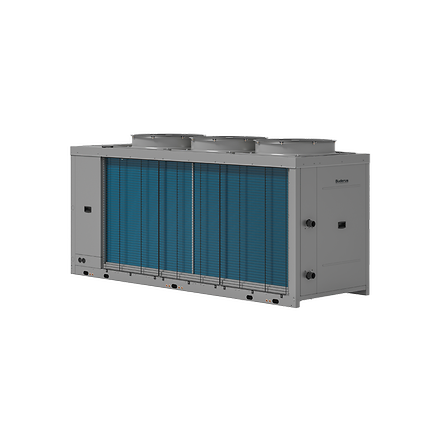

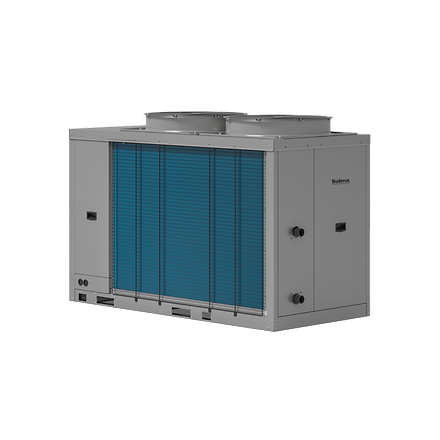

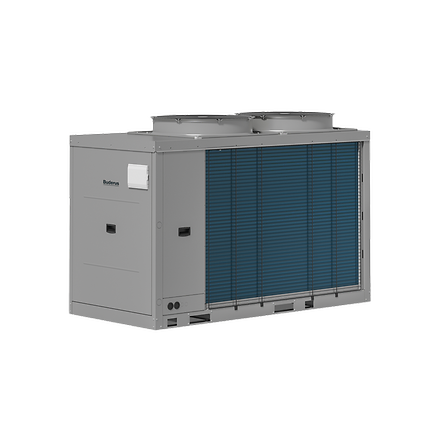

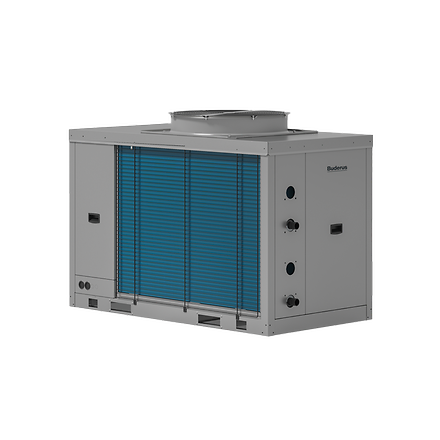

Logatherm WLW276
Die leistungsstärkste Luft-Wasser-Wärmepumpe für erneuerbare Energie in Gewerbe, Industrie und Wohnungswirtschaft.
Produktvorteile
- ideal als monoenergetische Lösung sowie im bivalenten Wärmepumpen-Kessel-System für Neubau und Bestandssanierung einsetzbar
- 100% reversibel: Heizen, Kühlen und Warmwasseraufbereitung mit nur einer Systemlösung
- großer Leistungsbereich: 16 - 89 kW (bei A-7/W35) und bis zu 16-fach kaskadierbar - somit bis zu 1,42 MW Leistung
Vorteile & Geräteinformationen
-
Systemgestaltung

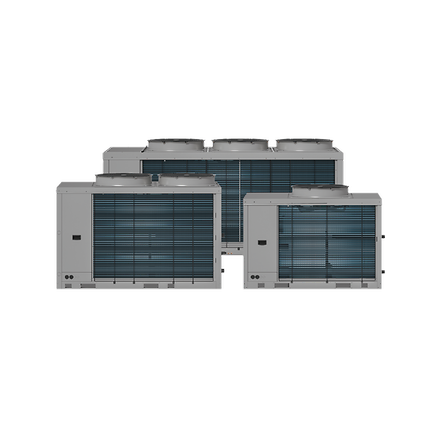

Die Logatherm WLW276 ist in den Größen 16 - 89 kW (bezogen auf A-7/W35) erhältlich. Sie ist in allen Leistungsgrößen mit einem reversiblen Kältekreis ausgestattet. Damit kann das Gebäude im Sommer aktiv gekühlt werden. Die WLW276 ist in vier hydraulischen Varianten erhältlich: Als Basisversion für einen Einsatz mit bauseitiger Heizungspumpe (Variante " "), mit integrierter Heizungspumpe (Variante "IP"), mit integrierter Heizungspumpe sowie Ventil zur Umschaltung auf Warmwasserbereitung (Variante "V") und mit integrierter Heizungspumpe sowie mit integriertem kleinen Pufferspeicher zur Wasservorlage für Abtauvorgänge (Variante "P"). Alle WLW276 lassen sich bis zu 16-fach kaskadieren - dabei spielt die Einzelleistung und hydraulische Variante keine Rolle. Eine passgenaue und auf den Wärmebedarf abgestimmte Kaskade ist die Grundlage für ein effizientes System. Ebenso kann die WLW276 mit einem Kessel zu einem bivalenten System kombiniert werden. Diese Systeme zeichnen sich besonders durch den regenerativen Grundlastanteil der Wärmepumpe und den komfortablen Spitzenlastanteil des Kessels aus. Die Systemregelung erfolgt über die Logamatic 5000.
-
Energiekosten
Die Luft-Wasser-Wärmepumpen Logatherm WLW276 sind mit inverter-Technik ausgestattet, das bedeutet, dass die Wärmepumpen jederzeit bedarfsgerecht arbeiten. Es wird so nur so viel Wärme/Kälte wie benötigt bereitgestellt, so dass die Energiekosten und der Verschleiß durch den kontinuierlichen Betrieb minimiert werden. Die Logatherm WLW276 hat einen SCOP bis zu 4,4 und einen Wirkungsgrad ETAs bis zu 173 % (jeweils bei W35 und durchschnittlichen Klimaverhältnissen). Zusätzlich sorgt die Inverter-Technologie für geringe Anlaufströme.
-
Bedienkomfort
Durch den im Produkt integrierten Regler kann die WLW276 autark Wärme/Kälte und Warmwasser bereitstellen. Der Regler kann von Haus aus über Modbus TCP von einer Gebäudeleittechnik angesteuert werden. Durch Kombination mit der Logamatic 5000 sind komplexe hydraulische Systeme inkl. Regelung möglich. Der voraussichtlich im 1. HJ 2024 eingeführte WPM200T fungiert zusätzlich als Systemregler für den Anwendungsfall "Kühlen".
-
Umwelt
Die Logatherm WLW276 wandeln unerschöpfliche, natürliche und kostenlose Energie aus der Umgebungsluft in Wärme für Heizung und Warmwasser sowie Kühlung um. Bei Außentemperaturen bis -20 °C versorgen sie ein Gebäude zuverlässig mit Wärme. Die Wärmepumpen sind SG-ready und können z. B. über eine Photovoltaikanlage ein Start-Signal erhalten, um selbst produzierten Strom in Wärme umzuwandeln. Die Logatherm WLW276 erfüllen die Qualitätsanforderungen und Kriterien des europaweiten, herstellerunabhängigen Zertifizierungsstandards und tragen das Gütesiegel EHPA. Sie sind darüber hinaus mit dem Kältemittel R32 mit niedrigem GWP (675) ausgestattet und schonen hiermit die Umwelt.
Datenblatt & Preise
Gesamtmenge der in der Tabelle aufgeführten Produkte:
| Modell | WLW276-16 | WLW276-19 | WLW276-24 | WLW276-31 | WLW276-36 | WLW276-41 | WLW276-53 | WLW276-59 | WLW276-75 | WLW276-89 |
|---|---|---|---|---|---|---|---|---|---|---|
| Produktdatenblatt |
|
|
|
|
|
|
|
|
Produktdatenblatt | Produktdatenblatt |
| Umwelttechnischer Hinweis | Enthält fluorierte Treibhausgase | Enthält fluorierte Treibhausgase | Enthält fluorierte Treibhausgase | Enthält fluorierte Treibhausgase | Enthält fluorierte Treibhausgase | Enthält fluorierte Treibhausgase | Enthält fluorierte Treibhausgase | Enthält fluorierte Treibhausgase | - | - |
| Bauart des Kältekreises | nicht hermetisch geschlossen | nicht hermetisch geschlossen | nicht hermetisch geschlossen | nicht hermetisch geschlossen | nicht hermetisch geschlossen | nicht hermetisch geschlossen | nicht hermetisch geschlossen | nicht hermetisch geschlossen | - | - |
| Kältemitteltyp | R32 | R32 | R32 | R32 | R32 | R32 | R32 | R32 | - | - |
| Füllmenge des Kältemittels | 7,9 kg | 7,9 kg | 7,9 kg | 14 kg | 14 kg | 14 kg | 17,5 kg | 17,5 kg | - | - |
| Treibhauspotential - GWP | 675 kgCO2-eq | 675 kgCO2-eq | 675 kgCO2-eq | 675 kgCO2-eq | 675 kgCO2-eq | 675 kgCO2-eq | 675 kgCO2-eq | 675 kgCO2-eq | - | - |
| Kältemittel CO2-Äquivalent | 5,333 toCO2-eq | 5,333 toCO2-eq | 5,333 toCO2-eq | 9,45 toCO2-eq | 9,45 toCO2-eq | 9,45 toCO2-eq | 11,813 toCO2-eq | 11,813 toCO2-eq | - | - |
| Wärmeleistung | Leistungszahl (COP) A2/W35 bei Teillast (nach EN 14511) | 22,5 kW | 3,6 | 25,2 kW | 3,4 | 30,9 kW | 3,2 | 47,5 kW | 3,4 | 47,5 kW | 3,4 | 52,1 kW | 3,3 | 65,5 kW | 3,6 | 71,2 kW | 3,4 | - | - |
| Max. Leistungsabgabe (nach EN14511) bei A -7/W35 | 17,3 kW | 20,1 kW | 23,1 kW | 36 kW | 36 kW | 39,8 kW | 53,5 kW | 58,2 kW | - | - |
| Jahreszeitbedingte Raumheizungseffizienz ETAs | SCOP für 35°C | 173 % | 4,41 | 172 % | 4,4 | 169 % | 4,3 | 170 % | 4,3 | 170 % | 4,3 | 168 % | 4,3 | 166 % | 4,3 | 164 % | 4,2 | - | - |
| Jahreszeitbedingte Raumheizungseffizienz ETAs | SCOP für 55°C | 127 % | 3,2 | 126 % | 3,2 | 124 % | 3,2 | 125 % | 3,2 | 125 % | 3,2 | 124 % | 3,2 | 125 % | 3,2 | 123 % | 3,2 | - | - |
| Max. Vorlauftemperatur der Wärmepumpe | 60 °C | 60 °C | 60 °C | 60 °C | 60 °C | 60 °C | 60 °C | 60 °C | 60 °C | 60 °C |
| Max. Schallleistungspegel | 75 dB(A) | 78 dB(A) | 78 dB(A) | 75 dB(A) | 75 dB(A) | 80 dB(A) | 78 dB(A) | 83 dB(A) | - | - |
| Max. Schallleistungspegel im geräuschreduzierten Betrieb | 68 dB(A) | 68 dB(A) | 68 dB(A) | 68 dB(A) | 68 dB(A) | 68 dB(A) | 71 dB(A) | 71 dB(A) | - | - |
| Schalldruckpegel in 3m Abstand | 57,5 dB(A) | 60,5 dB(A) | 60,5 dB(A) | 57,5 dB(A) | 57,5 dB(A) | 62,5 dB(A) | 60,5 dB(A) | 65,5 dB(A) | - | - |
| Schalldruckpegel im geräuschreduzierten Betrieb in 3m Abstand | 50,5 dB(A) | 50,5 dB(A) | 50,5 dB(A) | 50,5 dB(A) | 50,5 dB(A) | 50,5 dB(A) | 53,5 dB(A) | 46,5 dB(A) | - | - |
| Gewicht (außen) | 323 kg | 323 kg | 323 kg | 500 kg | 500 kg | 500 kg | 830 kg | 830 kg | - | - |
| Höhe (außen) | 1.340 mm | 1.340 mm | 1.340 mm | 1.480 mm | 1.480 mm | 1.480 mm | 1.510 mm | 1.510 mm | 1.750 mm | 1.750 mm |
| Breite (außen) | 1.005 mm | 1.005 mm | 1.005 mm | 1.060 mm | 1.060 mm | 1.060 mm | 1.100 mm | 1.100 mm | 1.185 mm | 1.185 mm |
| Tiefe (außen) | 1.920 mm | 1.920 mm | 1.920 mm | 2.274 mm | 2.274 mm | 2.274 mm | 3.300 mm | 3.300 mm | 3.900 mm | 3.900 mm |
